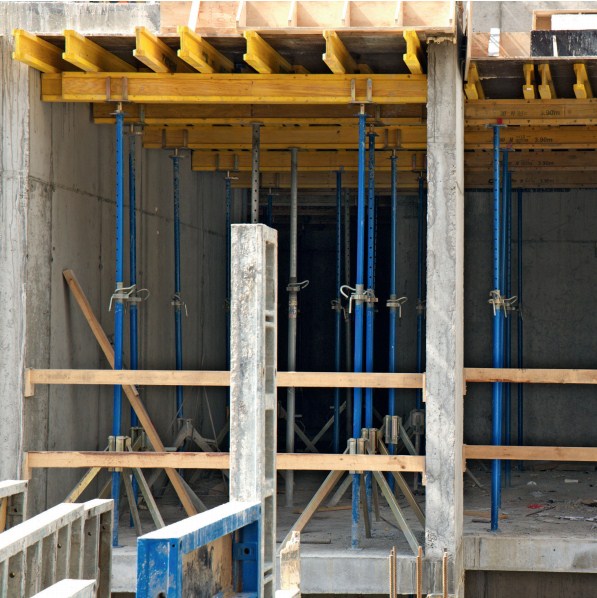

Опалубка перекрытий на телескопических стойках

Опалубка перекрытий на телескопических стойках EM FLEX

Стойка для перекрытий EM FLEX 30

Данная стойка с несущей способностью 30 кН вне зависимости от высоты выдвижения полностью соответствует стандартам европейских производителей опалубки. Стойка изготовлена из стали, а ее рабочая резьбовая часть оцинкована.

Стойки монтажные EM FLEX 30 применяются при установке опалубочных балок в промышленном и гражданском строительстве при высоте установки опалубки в диапазоне 0,965 – 6,5 м.

Особенности:

  • простота монтажа и демонтажа;
  • точность регулирования по высоте;
  • самоочищающаяся открытая резьба.



Стойка для перекрытий EM FLEX 20

Данная стойка обладает несущей способностью 20 кН вне зависимости от высоты выдвижения. Соответствует стандартам, которых придерживаются европейские производители опалубки. Стойка изготовлена из стали, а ее рабочая резьбовая часть оцинкована.

Стойки монтажные EM FLEX 20 предназначены для установки опалубочных балок в промышленном и гражданском строительстве при высоте установки опалубки в диапазоне 1,46 - 5,5 м.

Особенности:

  • простота монтажа и демонтажа;
  • точность регулирования по высоте;
  • самоочищающаяся открытая резьба.

Стойка для перекрытий EM FLEX 15



Несущая способность данной стойки равна 15 кН на любой высоте выдвижения. Рабочая резьбовая часть стойки имеет оцинкованный фиксатор и верхнее кольцо, которое предотвращает попадание бетонной смеси при эксплуатации.

Стойка монтажная EM FLEX 15 предназначена для установки опалубочных балок в промышленном и гражданском строительстве при высоте установки опалубки в диапазоне 1,46 - 5,0 м.

Особенности:

  • простота монтажа и демонтажа;
  • точность регулирования по высоте;
  • закрытая резьба.

Стойка для перекрытий EM FLEX 10

Вне зависимости от высоты выдвижения несущая способность данной стойки равна 9 кН. Рабочая резьбовая часть имеет оцинкованный фиксатор и верхнее кольцо, которое предотвращает попадание бетонной смеси при эксплуатации.

Стойка монтажная EM FLEX 10 предназначена для установки опалубочных балок в промышленном и гражданском строительстве при высоте установки опалубки в диапазоне 1,46 м - 4,5 м.

Особенности:

  • простота монтажа и демонтажа;
  • точность регулирования по высоте;
  • закрытая резьба.

Треноги

Тренога EM W

Является вспомогательным устройством при установке телескопических стоек. Откидная тренога незаменима при установке опалубки в стесненных пространственных условиях: вплотную к стене либо в углу. Специальная конструкция замка позволяет разжимать стойки диаметром 55-85 мм. В рабочем положении тренога имеет высоту 0,76 м. Для облегчения транспортировки предусмотрена ручка.

Тренога EM L

Является вспомогательным устройством при установке телескопических стоек. Откидная тренога незаменима при установке опалубки в стесненных пространственных условиях: вплотную к стене либо в углу. Специальная конструкция замка позволяет разжимать стойки диаметром 55-85 мм. В рабочем положении тренога имеет высоту 0,85 м.

Тренога EM L облегченная

Позволяет уменьшить стоимость базового комплекса опалубки. Применяется как экономичное вспомогательное устройство при установке стоек EM FLEX 10 и EM FLEX 15.

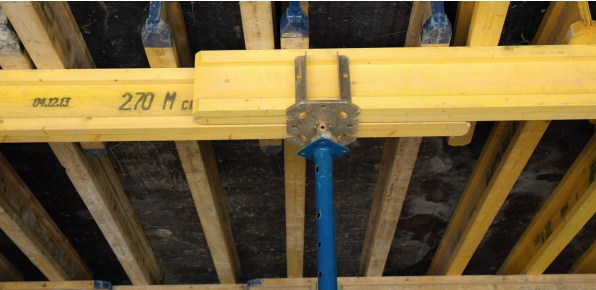

Опускаемая головка EM Z

Удерживает продольные балки опалубки по краям и в месте перехлеста. При распалубливании после первого же удара молотком по деблокирующему клину опалубка опускается на 6 см. Это позволяет снять поперечные балки и палубу из фанеры. После распалубливания панели освобождаются для повторного применения и продольные ригели. Однако телескопические стойки остаются в зафиксированном ранее положении, благодаря чему перекрытие не проседает.



Удерживающая головка для стоек EM У

держивает промежуточные стойки.

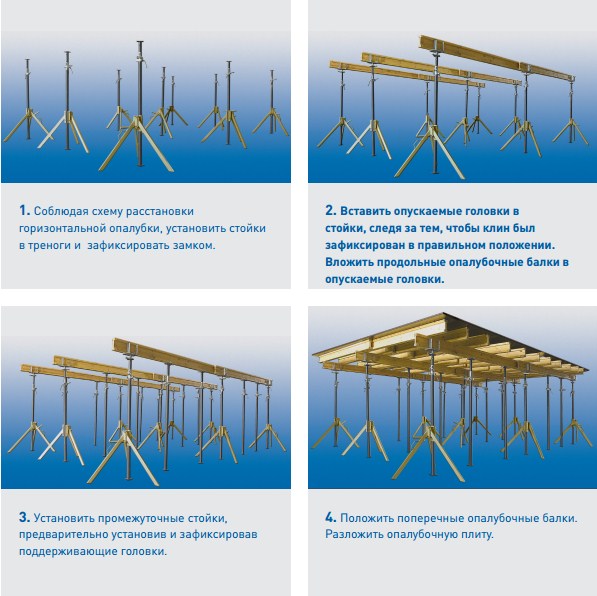

Порядок установки опалубки

Для толщины перекрытий до 30 см:

  • рекомендуемые расстояния между элементами опалубки для толщины перекрытий до 30 см;
  • шаг продольных балок – 2,0 м;
  • шаг стоек – 1,0 м;
  • шаг поперечных балок – 0,5 м.

При бетонировании перекрытий меньшей толщины расстояние между элементами опалубки может быть увеличено по результатам предварительных статических расчетов на основе данных о несущей способности каждого элемента системы (фанеры, балок, стоек).

Специалисты «Евромонолит РУС» всегда помогут Вам корректно рассчитать параметры элементов опалубки и разработать экономически оправданную схему их расстановки в зависимости от типоразмеров используемых Вами опалубочных балок и фанеры.

Порядок снятия опалубки

  1. Снять все промежуточные стойки.
  2. Ударом молотка выбить клин опускаемой головки (она должна опуститься на 6 см).
  3. Повернуть и вытащить поперечные опалубочные балки (при этом балки под стыком фанеры остаются на месте).
  4. Снять фанеру.
  5. Снять поперечные и продольные опалубочные балки.

Правильное расположение вспомогательных подпорок:

Задачей вспомогательных подпорок является распределение нагрузок между свежим перекрытием и перекрытием, находящимся под ним. Нагрузки зависят от степени отвердевания перекрытий. Числовые соотношения для вспомогательных подпорок и стоек опалубки определяются следующими минимальными значениями:

  • достаточно 0,4 вспомогательных подпорки на стойку опалубки, если жесткость обоих перекрытий примерно равна;
  • достаточно 0,8 вспомогательных подпорки на стойку опалубки, если жесткость нижнего перекрытия значительно выше (плиты фундамента).

Пожалуйста, проконсультируйтесь со специалистом! Независимо от приведенных выше минимальных значений о целесообразности и возможности применения вспомогательных подпорок следует проконсультироваться с компетентными специалистами. В сомнительных случаях, особенно для разнородных систем перекрытий, следует подключить специалиста, выполнявшего статические расчеты.

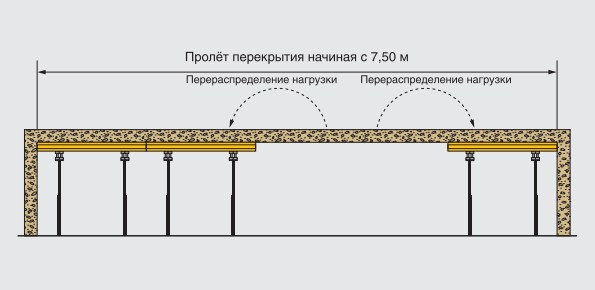

Основное правило Процесс снятия опалубки должен производиться в любом случае с середины перекрытия (поля) по направлению к краям. При больших пролетах это правило нужно выполнить неукоснительно!

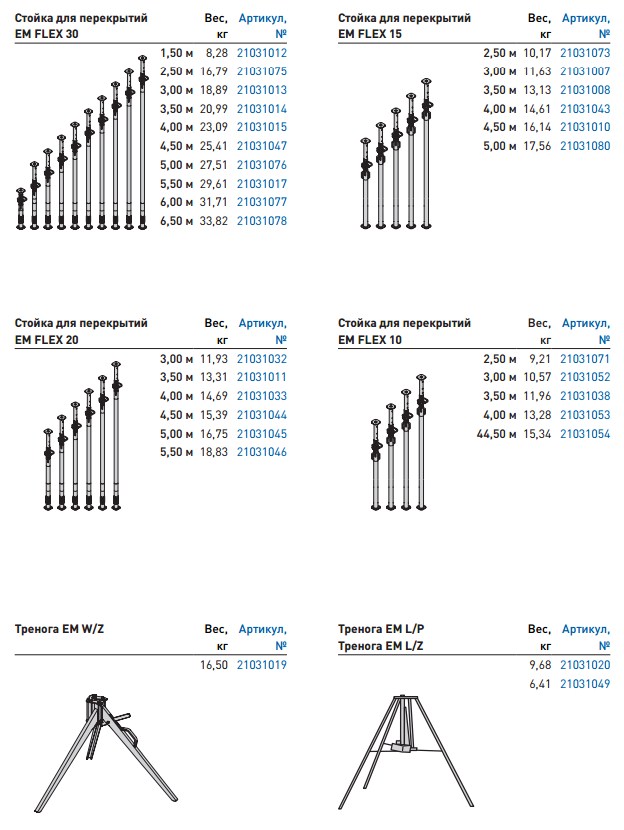

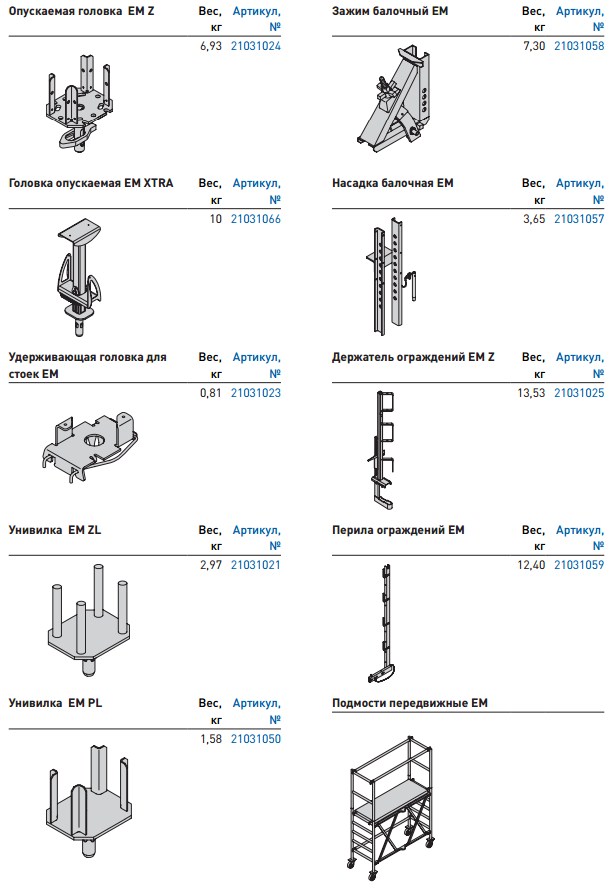

Спецификация элементов опалубки перекрытий на телескопических стойках EM FLEX
