Опорные Леса

Опорные леса EM



Опорные леса применяются при бетонировании:

  • перекрытий с междуэтажной высотой от 6 м;
  • наклонных перекрытий и конструкций там, где возникают горизонтальные нагрузки;
  • как элемент безопасной опалубочной системы по периметру высотных зданий и сооружений;
  • при строительстве мостов, туннелей и других инженерных сооружений.



Система статических жестких башен легко справляется с поставленными задачами там, где ограничено или недопустимо применение других опалубочных систем перекрытий. Опорные леса могут легко комбинироваться на объекте с горизонтальной опалубкой. Основу конструкций составляют металлические рамы шириной 1,5 м и высотой 0,9, 1,2 либо 1,8 м.



Порядок установки/снятия опорных лесов



1. Навинтить гайки на винты. Установить винты в нижние опоры. Закрепить винты и нижние опоры фиксатором.

2. Установить две рамы на винты. Рамы соединить между собой вертикальными крестовинами. На верхние трубы рам установить горизонтальную крестовину. В верхние отверстия вертикальных труб рам поместить вставки и закрепить их фиксаторами. При помощи гаек на винтах привести леса в вертикальное положение.





3. Установить две рамы на вставки и закрепить их фиксаторами. Рамы соединить между собой двумя вертикальными крестовинами. В верхние отверстия вертикальных труб рам поместить вставки и закрепить их фиксаторами.

4. Повторить процесс наращивания рам для создания необходимой проектной высоты опорной башни. Для безопасной и удобной установки опорных лесов использовать монтажный мостик.

5. Навинтить гайки на винты. Далее на винты установить верхние опоры «Короны», закрепить их фиксаторами. Установить винты в верхние отверстия вертикальных труб рам.



Категорически запрещено вытягивать фиксаторы из рам во время работы! Вытягивать фиксаторы из рам можно только при снятии лесов. Снятие опорных лесов осуществляется с верхнего яруса в последовательности обратной монтажу.

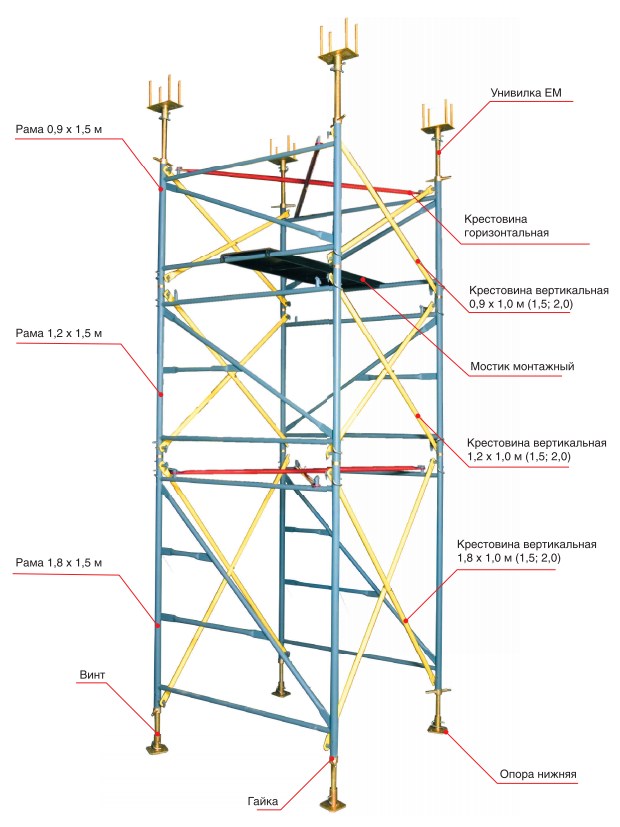

Спецификация элементов опорных лесов EM

Усиленные опорные леса EM MAX

Усиленные леса востребованы также в промышленном строительстве, при возведении административных зданий, электростанций именно в качестве опорных конструкций с высокой степенью надежности. Благодаря проектному увеличению грузоподъемности усиленных лесов на 40% они нашли применение в более ответственных конструкциях. Особенности усиленных лесов:

  • башни большой высоты можно смонтировать в лежачем положении и установить при помощи крана;
  • верхняя часть конструкции может быть быстро смонтирована и демонтирована с помощью монтажных настилов;
  • с помощью колес для перемещения конструкция может быть быстро перемещена в новое место монтажа.

УСИЛЕННЫЕ ЛЕСА ПРИМЕНЯЮТСЯ В МОСТОСТРОЕНИИ, ГДЕ В СИЛУ ВОЗНИКНОВЕНИЯ БОЛЬШИХ НАГРУЗОК НЕОБХОДИМЫ БОЛЬШОЙ ЗАПАС ПРОЧНОСТИ И УСТОЙЧИВОСТЬ КОНСТРУКЦИИ.

Спецификация элементов опорных лесов EM
