Специальная опалубка

Специальная односторонняя опалубка.

Контрфорсы.

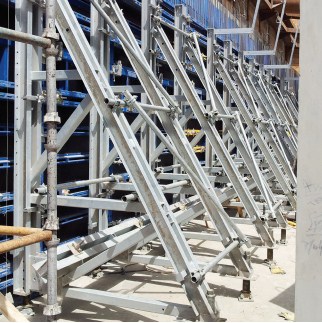

Система опорных рам для односторонней опалубки применяется при бетонировании, когда невозможна установка двусторонней опалубки для восприятия давления бетона, передающегося на основание через опорную раму. Системы рам позволяют безопасно и с нормативным качеством работ заливать стены высотой до 8 м, собирая нагрузку, возникающую от давления свежезалитой бетонной смеси, и отводя ее в фундамент либо основание.

С помощью контрфорсов возможно бетонировать:

  • гидротехнические сооружения;
  • подпорные стены;
  • бетонные стены с изоляцией;
  • бетонные стены, толщина которых не позволяет установить двухстороннюю опалубку;
  • опалубочные панели торцевых бетонных стен;
  • опалубочные панели по периметру высоких плит фундамента.



В качестве стеновых элементов служат:

  • рамная опалубка;
  • балочно-ригельная опалубка.

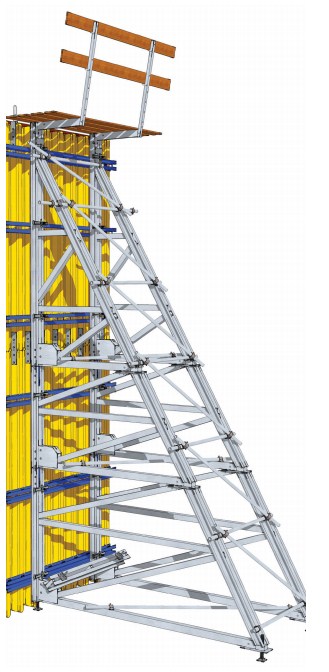

Модульная система опорных рам EUROMONOLIT спроектирована специально для высот бетонирования до 8 м и давления свежеуложенного бетона до 50 кН/м² с использованием:

  • универсальной подпорной стойки 4,5 м;
  • рамы наращивания 1,5 м или 2 м.

Возможно горизонтальное использование рам при больших вертикальных нагрузках или больших геометрических размерах отливаемой конструкции. При монтаже единиц данной системы не требуются дополнительные детали. Необходимые крепежные элементы уже установлены на каждой опорной раме.

С увеличением высоты бетонной стены растет и давление бетонной смеси. Таким образом, высота бетонирования является основным критерием при выборе рам. Расстояние между опорными рамами рассчитывается в зависимости от давления бетонной смеси.

При бетонировании стены высотой до 4,5 м необходимое качество и безопасность работ обеспечивает применение опорной рамы высотой 4,5 м

При бетонировании стены высотой до 6,0 м рекомендуется применение опорной рамы 4,5 м в комбинировании с рамой наращивания 1,5 м.



При бетонировании стены высотой до 8,0 м используется комбинирование опорной рамы 4,5 м и рам наращивания 1,5 м и 2,0 м.





Регулируемые контрфорсы для высоты бетонирования до 3,0 м позволяют быстро компенсировать нагрузку бетонной смеси с помощью опорных анкеров.

Преимуществами регулируемых контрфорсов EUROMONOLIT являются их оптимальные размеры, высокая устойчивость к нагрузкам, небольшой вес и простота монтажа, который может осуществляться вручную. Возможна предварительная сборка регулируемых контрфорсов, после чего их необходимо соединить каркасными трубками для достижения необходимой жесткости.



При высоте стены до 3,0 м можно использовать только регулируемый контрфорс в комбинировании стандартных ригелей с дополнительными деталями.

Контрфорсы полностью совместимы с ригельно- балочной и рамной опалубкой EUROMONOLIT. В зависимости от формы и нагрузочных характеристик конструкции требуется лишь изменить расстояние между рамами регулируемого контрфорса.

Спецификация элементов контрфорсов

Круглая и овальная опалубка

Элементы круглых колонн EUROMONOLIT предназначены для выполнения колонн круглого сечения диаметром от 300 мм до 1000 мм с шагом 100 мм. Специальная круглая опалубка EUROMONOLIT состоит из двух полукруглых стальных форм, соединяющихся при помощи надежных замков. Имеет встроенную систему соединений и перемещения при помощи крана.



Базовая модульная сетка параметров высоты элементов: 2,0 м, 1,0 м и 0,5 м - полностью отвечает требованиям практики современного строительства. При необходимости возможно изготовление элементов круглых колонн EUROMONOLIT под заказ диаметром до 2000 мм. Опалубочная система EUROMONOLIT разработана для решения любых задач строительства, и потому элементы круглых колонн легко стыкуются с элементами рамной опалубки для создания колонны с полукруглой торцовкой.



В условиях высокой скорости бетонирования вследствие относительно небольшого поперечного сечения колонн давление свежезалитой смеси на опалубку резко возрастает. Для обеспечения ее целостности и стандартов качества при наращивании по высоте элементы могут усиливаться зажимными шинами. При этом стыки должны быть выполнены с особой тщательностью. Важнейшими критериями выбора овальной и круглой опалубки являются габариты опалубливаемой колонны, расчетное давление бетонной смеси, требования к качеству поверхности, график производства строительных работ, а также крановые мощности на данном объекте.



Спецификация элементов круглой и овальной опалубки

Подъемно-переставная опалубка

Подъемно-переставная опалубка на основе консолей EUROMONOLIT - это легко монтируемая, безопасная и удобная система, которая позволяет значительно уменьшить продолжительность работы крана при перемещении элементов опалубки. Благодаря тому, что при подъеме опалубки на основе консолей EUROMONOLIT не требуется отодвигать ее от стены, обеспечивается более высокий уровень безопасности при работе даже в неблагоприятных атмосферных условиях.

Перемещение стеновой опалубки совместно с подъемно-переставными платформами дает возможность быстро и экономично опалубить шахты лифтов, лестничные клетки, отвесные торцевые стены зданий и сооружений и т.п.

Подъемно-переставная опалубка на основе консолей EUROMONOLIT, применимая в сочетании с любой системой стеновой опалубки бренда, является лучшим ответом на любые требования строительства.

Собранные складные подмости

Собранные складные подмости EUROMONOLIT, прошедшие испытания на безопасность, используются как рабочие подмости на отвесных участках сооружений. Они эффективны также в качестве кровельной защиты либо защитного навеса. Подмости EUROMONOLIT экономят время выполнения строительных работ, в том числе за счет сокращения времени работы крана, способствуют уменьшению расходов на содержание персонала, а также обеспечивают надежную защиту на стройплощадке.

  • Высокая несущая способность до 55 кг/ м²
  • Комбинирование со стеновой опалубкой
  • Основа для подъемно-переставной опалубки
  • Рабочая ширина до 1,8 м, длина - 3,0 м и 4,5 м
  • Модульная сетка подвешивания с шагом 1,5 м
  • В сложенном состоянии экономичны для хранения и транспортировки

Спецификация элементов подъемно-переставной опалубки
